LA REALISATION DES CIRCUITS IMPRIMES EN ELECTRONIQUE

DE L'IDEE AU TYPON


LE CHEMINEMENT



I L'idée



La CONCEPTION passe par UN SCHEMA NORMALISE et par la mise en équations de différentes parties du circuit afin de comprendre et prédire le fonctionnement de ces parties.




Il faut en parallèle de la conception du circuit mettre en relation les équations qui régissent le fonctionnement des composants.



C'est là que toute l'intuition et le génie de l'électronicien seront nécessaire, nous navigons entre art et sciences

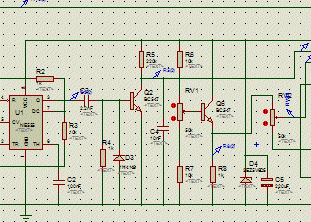

II Le schéma :




III La simulation :

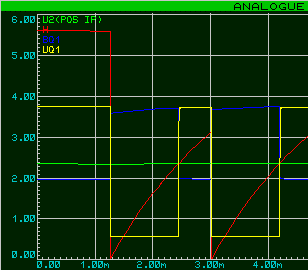

Elle va nous permettre de corroborer ou d'infirmer les résultats que l'on obtient par nos calculs "simplifiés".

Ces calculs ne prennent pas forcément en compte des paramètres que le simulateur est à même d'introduire pour coller au plus près du fonctionnement des circuits.



Il existe de nombreux logiciels de simulation, ils sont tous basés sur le noyau de simulation Spice inventé à l'Unversité de Berkley aux Etats-Unis.
IV Les tests :

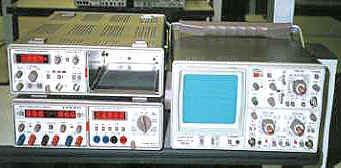

  Les mesures et les tests sur le circuit sont réalisés à l'aide de trois appareils chers à l'électronicien, le G.B.F (générateur basse fréquence), l'oscilloscope et l'alimentation stabilisée.

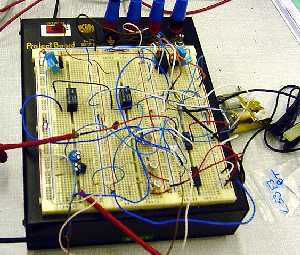

Utilisation d'une platine "Labdec" pour le câblage des composants et le test de différentes parties du circuit. à ce stade il est encore temps d'effectuer des modifications





On visualise les signaux de sortie sur l'oscillo et l'on vérifie bien qu'ils correspondent à notre attente..

Si jusqu là tout s'est bien passé, alors on peut passer au routage du circuit, c'est l'interconnection physique entre les composants que nous allons réaliser désormais.
IV Le routage :

Une passerelle existe dans les logiciels de conception électronique, elle permet d'associer à chaque composant du schéma de départ une empreinte correspondant à l'emplacement réelle du futur composant implanté.



Les empreintes sont disposées de façon à regrouper les composants à interconnecter. Tout l'art de l'électronicien est de trouver une disposition judicieuse pour permettre un routage correct.

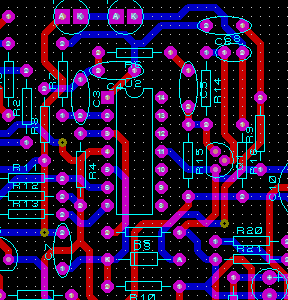

Le routeur intégré nous aide ensuite à relier physiquement les composants à l'écran. Ce travail n'est pas encore totalement automatique, il faut toujours bien vérifier après la machine.

  Maintenant que nous avons le dessin à l'écran de notre futur circuit intégré passons à la réalisation du circuit "en dur", elle est décrite dans la section fabrication.
