LES
C.M.S |
||||||||||||||||||
|
||||||||||||||||||
I Qu'est-ce qu'un C.M.S | ||||||||||||||||||
C.M.S signifie Composant Monté en Surface (S.M.D Surface Mounted Device en anglais), ce sigle ne laisse en rien augurer des difficultées inhérentes à la manipulation de ces composants. Par contre plus besoin de percer le circuit imprimé comme jadis. | ||||||||||||||||||
II Les différences de forme : | ||||||||||||||||||
Voici une photos de quelques composants classiques et de leurs homologues C.M.S, on voit bien ici le gain de place futur lors d'une réalisation : | ||||||||||||||||||
![]() |
||||||||||||||||||
Quels
sont les avantages et inconvénients de ces composants.
|
||||||||||||||||||
II.a Les packages : Le nombre de types de boitiers C.M.S est très important c'est pour cela que nou ne nous ne attarderons que sur les boitiers les plus utilisés (résistances, condensateurs, transistors, C.I) Les packages les plus courants pour les composants passifs comportent 4 chiffre, 1206 pa exemple, ils définissent en fait la dimension du composant. Le calcul de leur taille se fait comme suit : * 1812
- 4.6 mm × 3.0 mm (0.18" × 0.12")
|
||||||||||||||||||
L'image ci-dessous vous permet de comparer grâce à l'échelle les taille des différents composants C.M.S:

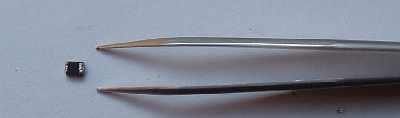

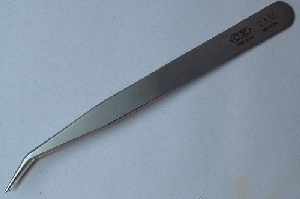

Pour manipuler ces composants une pince brussels de bonne qualité est nécessaire. Les premiers prix dans ce domaine sont à proscrire. |
||||||||||||||||||
|
![]() |
|||||||||||||||||

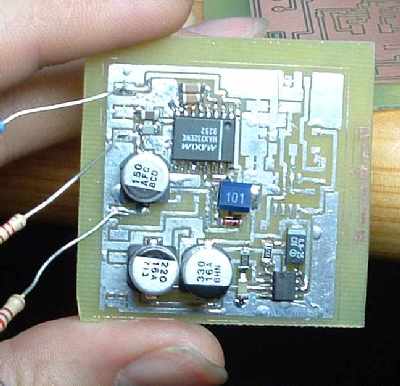

SI vous désirez vous aussi réaliser un schéma à partir de CM.S suivez dans cette pertie ma réalisation au jour le jour en espérant que cela vous apporte les informations nécessaires pour y parvenir. |
