MESURE DU POULS (RYTHME SINUSOIDAL)


LORSQUE L'ON EST EN BONNE SANTE LA VARIATION DU RYTHME DU POULS, DIFFICILEMENT PERCEPTIBLE EST SINUSOIDALE

CE RYTHME PEUT CHANGER, SANS QUE L'ON S'EN RENDE FORCEMENT COMPTE. CE CHANGEMENT EST PRECURSEUR DE GRAVES PROBLEMES DE SANTE.

L'EXAMEN CONSISTANT A VERIFIER CE RYTHME EST FREQUEMMENT PRAATIQUE SUR LES PATIENTS.

Rythme sinus
Coeur

Rythme non sinus
    Coeur


AFIN DE VOUS PERMETTRE DE CONNAITRE LA VARIATION DE VOTRE RYTHME CARDIAQUE ET LE CAS ECHEANT DE DETECTER D'EVENTUELS PROBLEMES, JE VOUS PROPOSE UN PROJET UTILISANT UN P.C ET UNE INTERFACE DANS LAQUELLE IL SUFFIT DE GLISSER SON DOIGT :

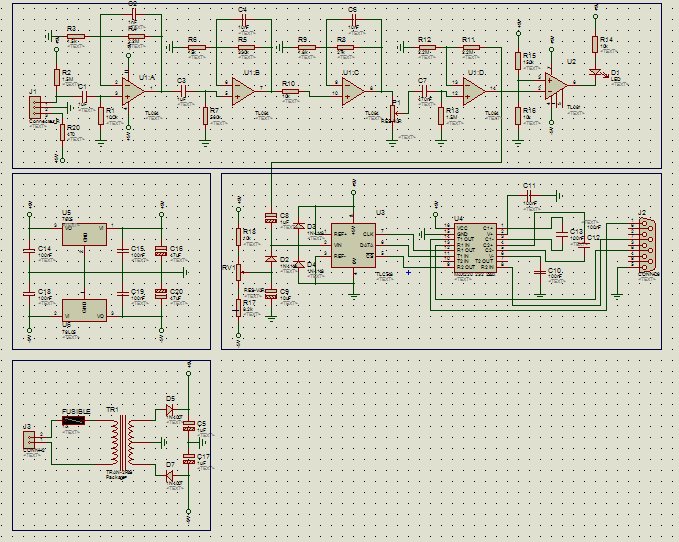

SCHEMA STRUCTUREL :


Structurel électrocardiogramme


COMPOSANTS :
19 Resistances :

R1 : 10Ok
R2, R13 : 1.5M
R3 : 1.5k
R4, R11, R12 : 2.2M
R5 : 330k
R6 : 15k
R7 : 560k
R8 : 27k
R9 : 1.8k
R10, R14, R16, R18 : 10k
R15 : 150k
R17 : 8.2k
R20 : 470

20 Capacites

C1, C3, C5, C8, C17 : 1uF
C2 : 1nF
C4, C6 : 10nF
C7 : 470nF
C9 : 10uF
C10-C15, C18, C19 : 100nF
C16, C20 : 47uF

C.I

U1 : TL084
U2 : TL081
U3 : TLC548
U4 : MAX220 232 232A
U5 : 7805
U6 : 79L05


6 Diodes

D1 : LED
D2-D4 : 1N4148
D5, D7 : 1N4007


7 DIVERS

FUSIBLE 1A
J1 : Connecteur_IR
J2 : CONN-D9
J3 : CONN-H2
P1, RV1 : RES-VAR
TR1 : TRAN-2P3S

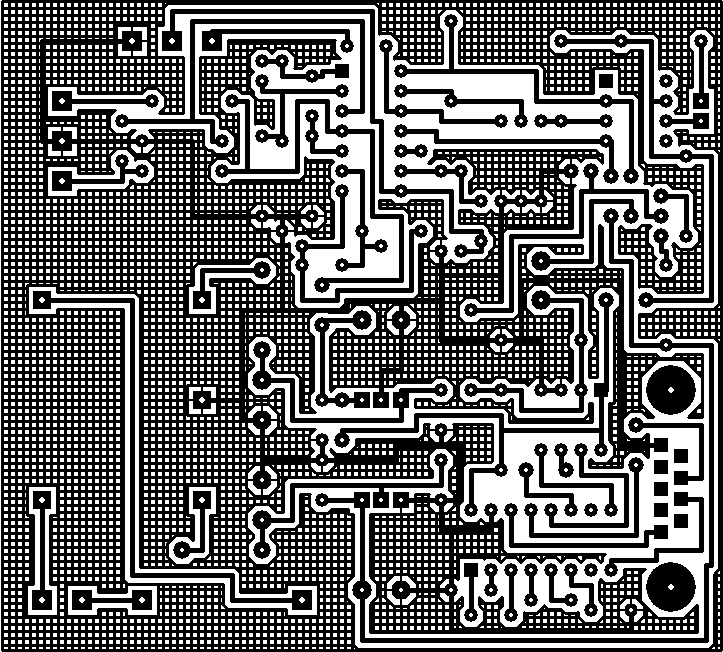

TYPON :
Typon électrocardiogramme

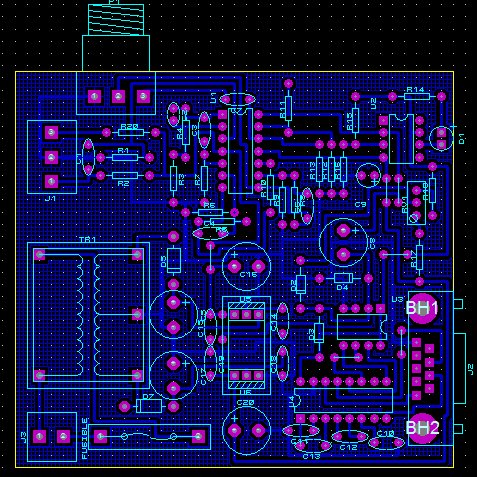

IMPLANTATION :

      Implantation électrocardiogramme



L'ENSEMBLE DES FICHIERS AU FORMAT PROTEUS :

ATTENTION CECI EST UN PROJET ET JE N'AI PAS ENCORE CODE LE SOFT POUR LA VISUALISATION SUR P.C
