UNE PLATINE DE TEST POUR RC8/13

Suite à lecture d'un article paru dans elektor, j'ai commandé un circuit RC8/13s et ai réalisé la platine d'expérimentation suivante.

Caractéristiques :

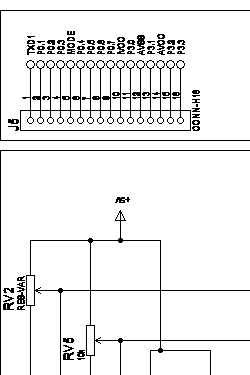

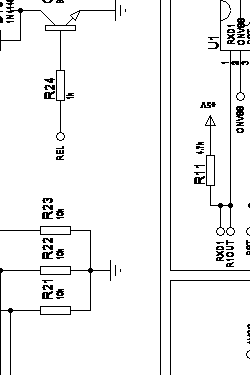

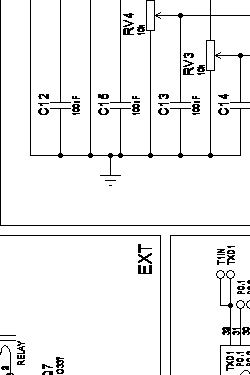

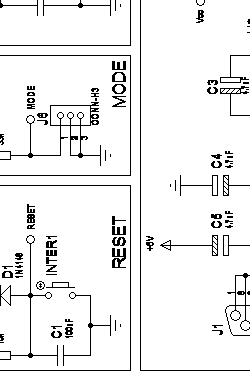

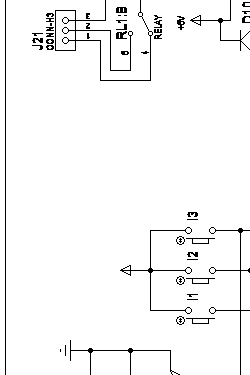

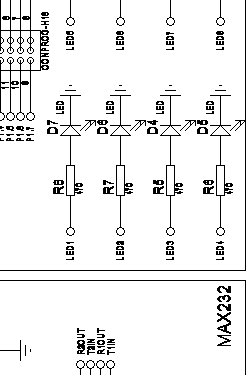

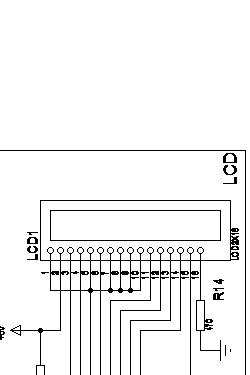

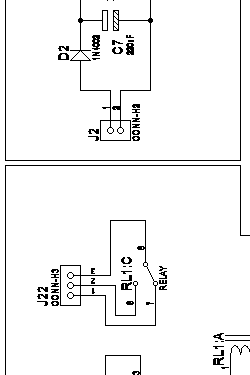

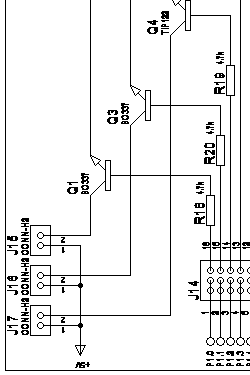

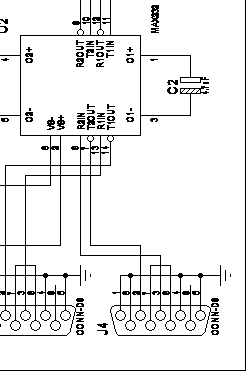

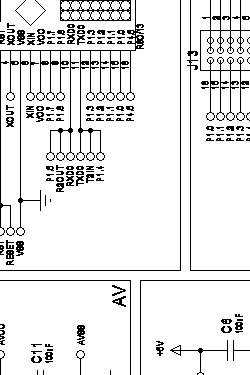

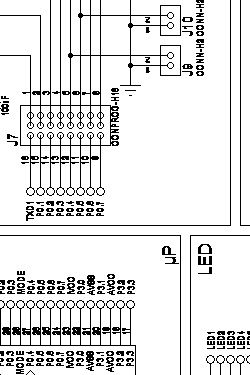

SCHEMA :

Part 1x1 Part 1x2 Part 1x3 Part 1x4
Part 2x1 Part 2x2 Part 2x3 Part 2x4
Part 3x1 Part 3x2 Part 3x3 Part 3x4
Part 4x1 Part 4x2 Part 4x3 Part 4x4

LISTE DES COMPOSANTS


Quantité
Références
Valeures

 RESISTANCES
  • 5
  • 1
  • 3
  • 9
  • 5
  • 1
  • R1, R17, R21-R23
  • R2
  • R3, R4, R24
  • R5-R10, R12-R14
  • R11, R15, R18-R20
  • R16
  • 10k
  • 33k
  • 1k
  • 470
  • 4.7k
  • 100

 CAPACITEES
  • 9
  • 4
  • 1
  • 1
  • C1, C6, C8, C9, C11-C15
  • C2-C5
  • C7
  • C10
  • 100nF
  • 4.7uF
  • 220uF
  • 10uF
C.I
  • 1
  • 1
  • 1
  • U1
  • U2
  • U3
  • RC8/13
  • MAX232
  • 7805
 TRANSISTORS
  • 3
  • 1
  • Q1, Q3, Q7
  • Q4
  • BC337
  • TIP122
 DIODES
  • 2
  • 1
  • 9
  • D1, D10
  • D2
  • D3-D9, D11, D12
  • 1N4148
  • 1N4002
  • LED
 DIVERS
  • 4
  • 2
  • 8
  • 2
  • 3
  • 3
  • 1
  • 1
  • 1
  • 1
  • 3
  • 2
  • I1-I3, INTER1
  • J1, J4
  • J2, J9-J12, J15-J17
  • J3, J5
  • J6, J21, J22
  • J7, J13, J14
  • J8
  • LCD1
  • LS1
  • RL1
  • RV1,RV2,RV5
  • RV3, RV4
  • SWITCH
  • DB9 (femelle)
  • Borniers 2 plots
  • S.I.L 16
  • Borniers 3 plots
  • Connecteurs 3 points
  • Connecteurs 3 points
  • LCD 2 X16
  • H.P
  • Relays 5V 2 C.T
  • Res Variable 10k
  • Res Var Multitour 10k

CIRCUIT / IMPLANTATION



Part 1x1 Part 1x2 Part 1x3
Part 2x1 Part 2x2 Part 2x3
Part 3x1 Part 3x2 Part 3x3

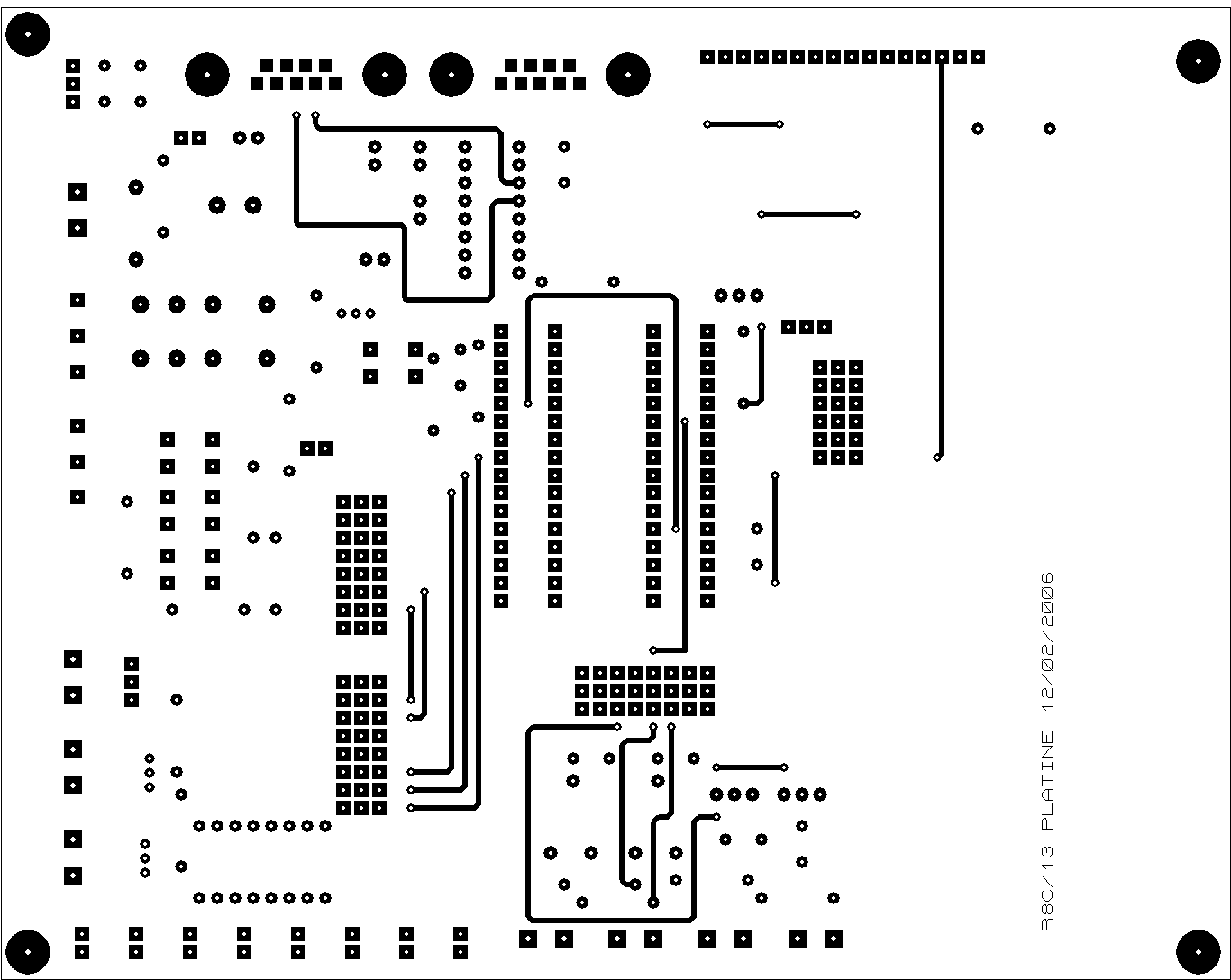

TYPON
DESSUS(cliquer pour adrandir)

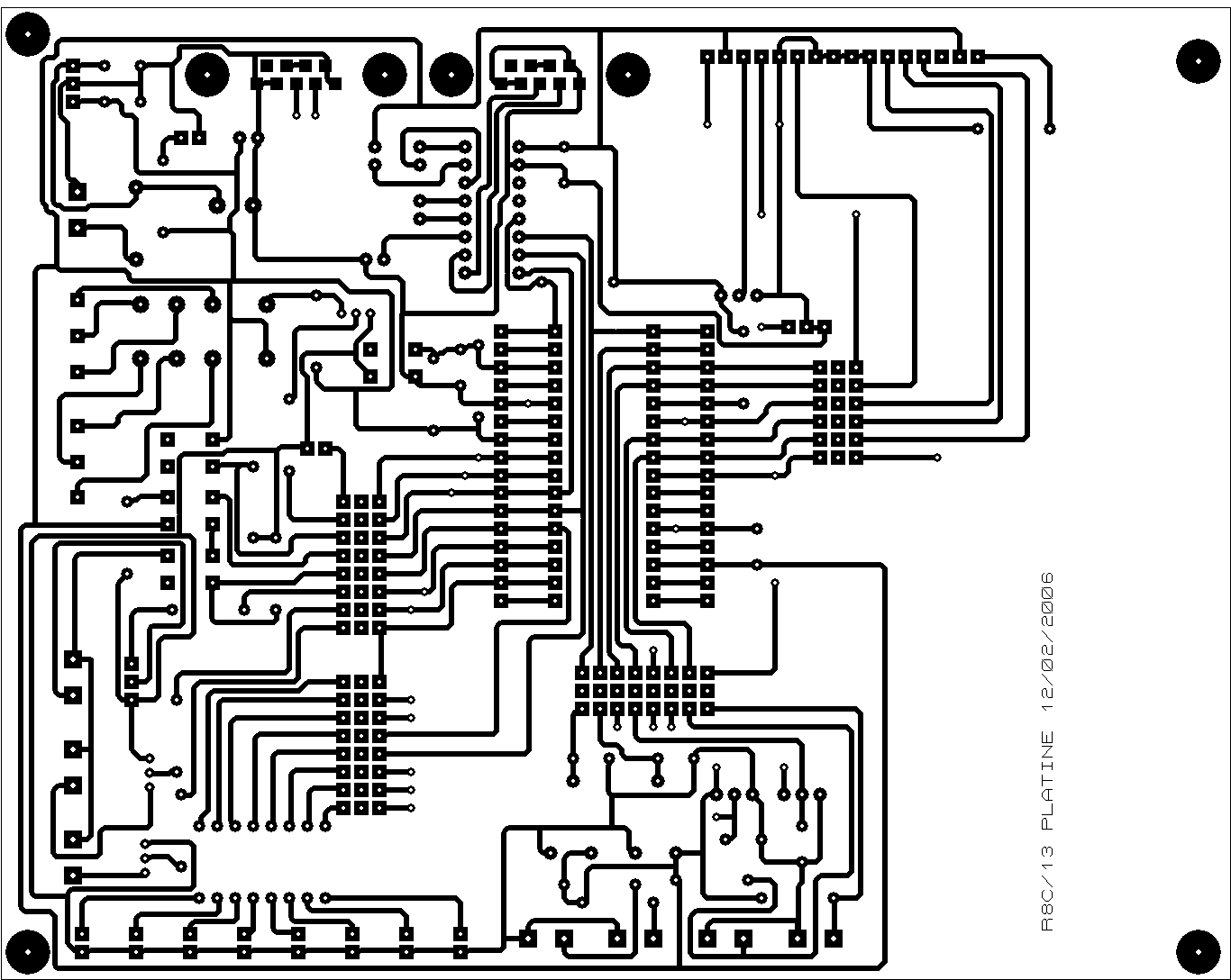

DESSOUS (cliquer pour agrandir)

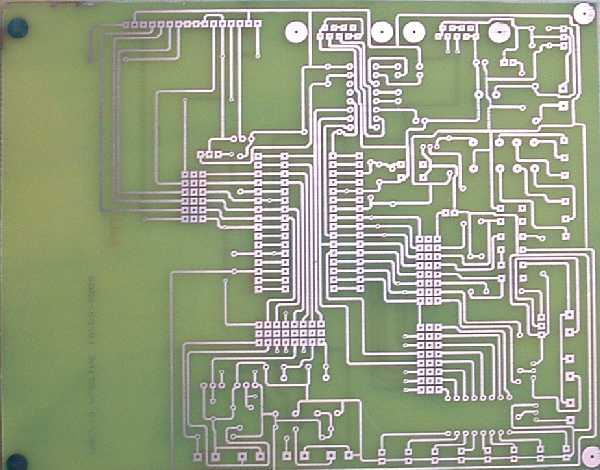

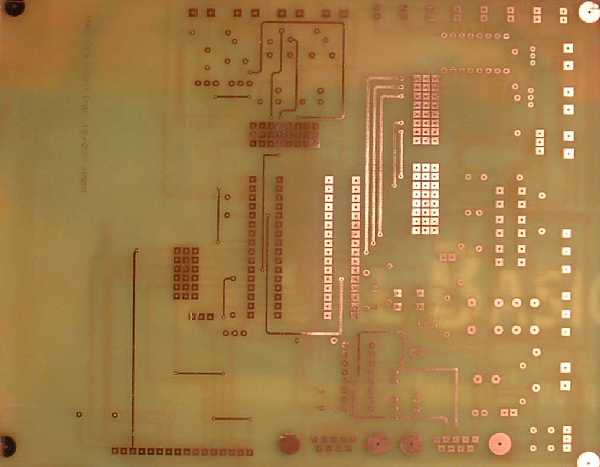

CIRCUIT IMPRIME (DESSOUS)

CIRCUIT IMPRIME (DESSUS)

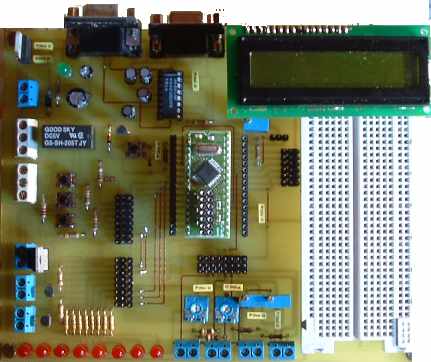

LA PLATINE TERMINEE

L'ensemble des fichiers sous format PROTEUS :
