GENERATEUR D'ETINCELLES



Ce système génère une grande tension entre les éléctrodes d'une bobine. Cette tension est suffisante pour ioniser k'air ambiant et une étincelle est produite une dizaine de fois par seconde. La fréquence des éclairs est réglable. Il a été testé avec succès pour la mise à feu instantanée de microfusées. Sa taille réduite et sa grande autonomie permettent facilement l'expérimentation avec des tensions élevées.

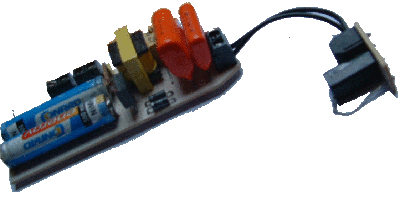

Générateur d'étincelles

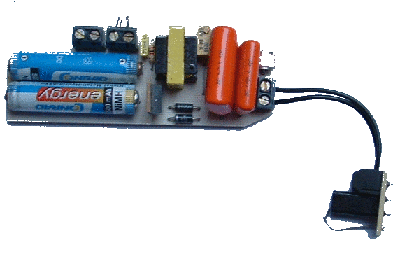

    Générateur d'étincelles

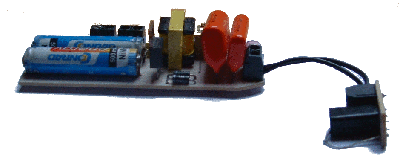

  Générateur d'étincelles

    Générateur THT

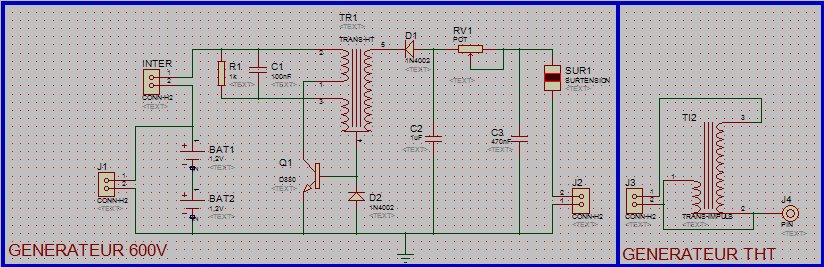

SCHEMA STRUCTUREL :
    Generateur THT

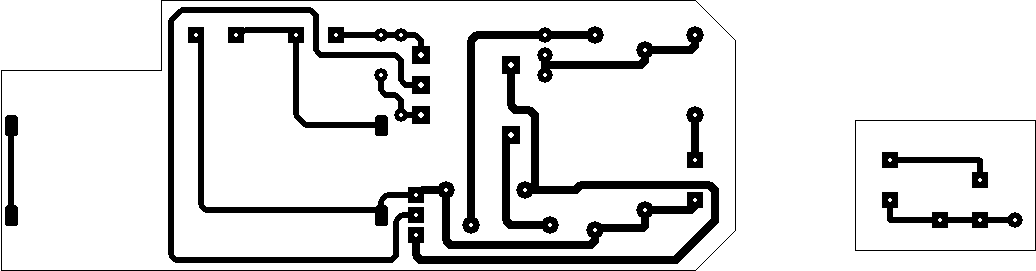

TYPON :
  THT

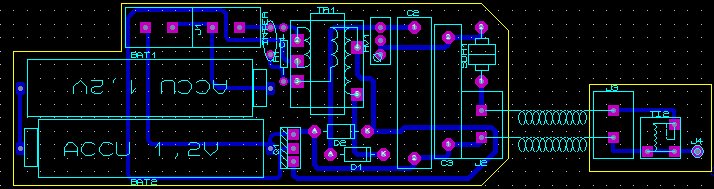

IMPLANTATION :
Haute tension


COMPOSANTS :

Résistances:
R1 : 1k
R2 : 10k
RV1 : trimmer de précision 1M

Capacités:
C1 : 100nF à feuille
C2 :1uF 500V
C3 : 470nF 500V

Semi-conducteurs :
Q1 : D880 (transistor japonais)
D1 :1N4002
D2 : 1N4002


DIVERS : (les codes commande conrad sont en face)

CLACK : les deux fils ou a lieu l'étincelle
CONN-H2 : bornier 2 vis
MARCHE : interrupteur
SURTENSION : Tube à éclat, référence 58 16 23-33 ou 50 04 94-33 (tension >)
TRANS-IMPULS : Bobine d'allumage, référence 58 15 85-33
TRANS-HT : Transformateur haute tension, référence 58 22 63-33




L'ENSEMBLE DES FICHIERS NECESSAIRES A LA FABRICATION :

ATTENTION bien que le système ne soit pas léthal, j'attire votre attention sur le fait qu'il y ait présense de THT (>600V), ce qui peut influer sur le fonctionnement du système nerveux et cardiaque.
